TD皮帶鬥式提升機結構簡單，容易製造，價格便宜，是鬥式提升機中用的較為廣泛類型。采用尼龍橡膠帶作為牽引件，上下為滾筒。適合輸送糧食、化肥等比重不大、流動性較好的小顆粒物料、粉狀物料。

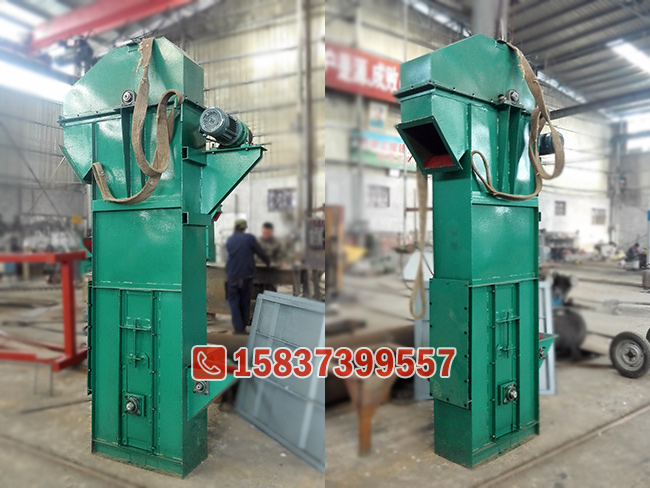

TD皮帶鬥式提升機，整機視圖

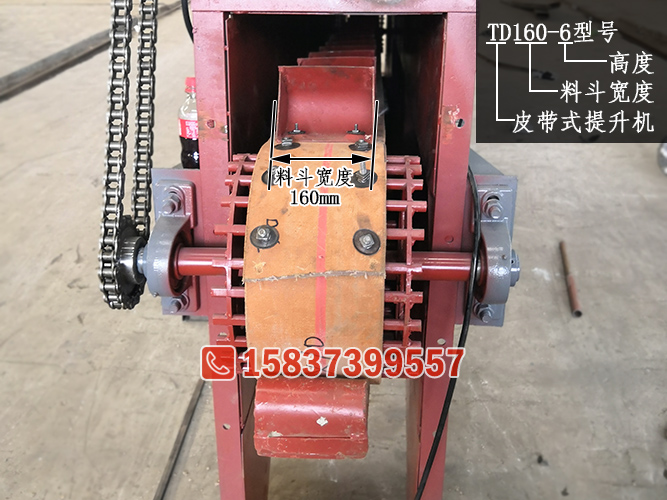

TD皮帶鬥式提升機的型號表示，如上圖所示，TD含義，T就是提升機意思，D就是帶式意思，後麵160或250、315是料鬥寬度，在後麵數字就是提升機的高度。
TD型鬥式提升機由運行部分(料鬥與牽引膠帶),帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置,逆止製動裝置等組成。適用於向上輸送鬆散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。TD型鬥式提升機結構形式為：TD型鬥提升機的傳動裝置有兩種形式，分別配有YZ型減速器、ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平台、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，並隨主軸浮動，可消除安裝應力。

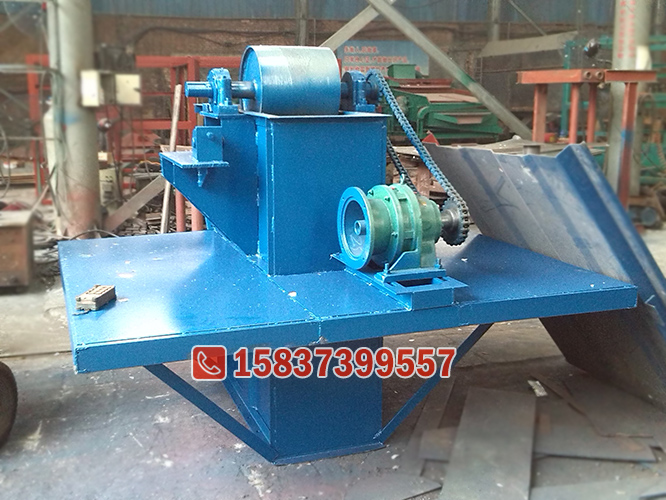

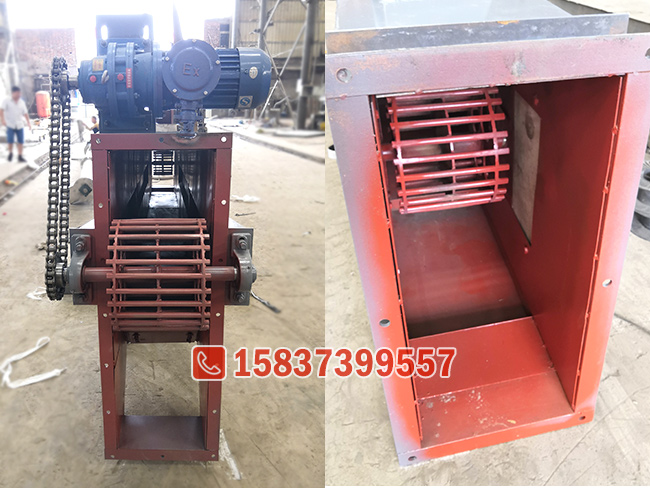

TD皮帶鬥式提升機的頭部、尾部視圖

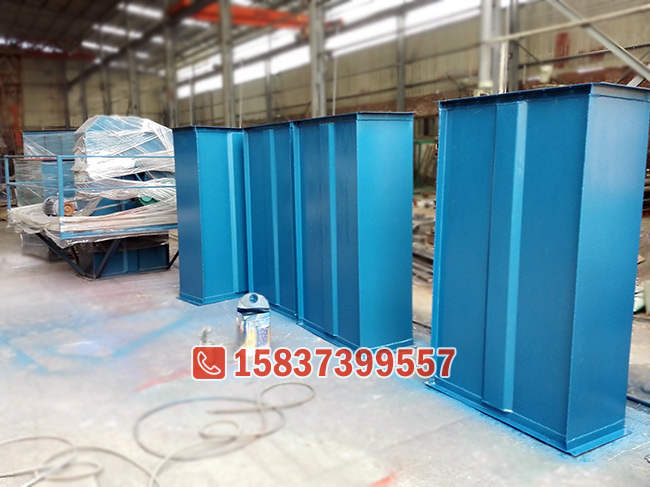

TD皮帶鬥式提升機的中間箱體部分，可以看出經過了折彎加強工藝處理

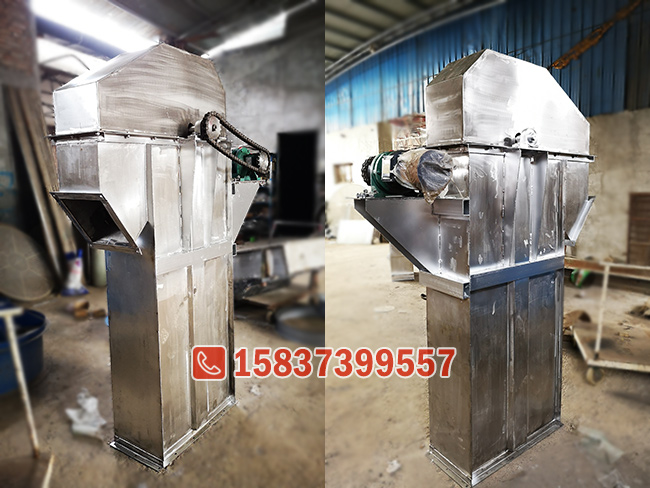

也可根據客戶要求定做不鏽鋼材質的鬥式提升機
